Scopri il nuovo sintetizzatore ad alte prestazioni CMX940
Il Sintetizzatore RF ad alte prestazioni a bassa potenza con VCO integrato CMX940 è ora disponibile!

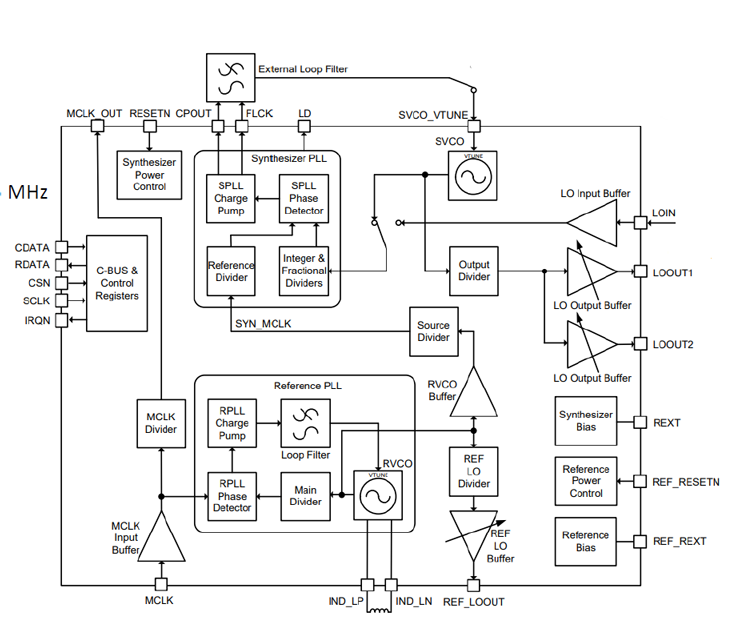

CMX940 è un PLL Frac-N ad alte prestazioni a bassa potenza con VCO a banda larga completamente integrato che genera segnali RF in una gamma da 49 MHz a 2040 MHz.
Dispone di due uscite RF single-ended a livello controllato per supportare i sottosistemi Tx e Rx. Un moltiplicatore di clock altamente configurabile e silenzioso che può essere utilizzato per ridurre al minimo il rumore di fase ravvicinato e mitigare spurie di confine frazionarie e intere. La configurazione del chip è controllata da un'interfaccia seriale C-BUS compatibile con SPI.
Disponibile in un contenitore LGA-48 da 7 x 7 mm, il CMX940 è altamente integrato per ridurre il numero di componenti e l'area del PCB, richiedendo solo un filtro loop esterno e un riferimento di clock per fornire una soluzione di sintetizzatore RF compatto
Il basso consumo energetico lo rende la scelta perfetta per applicazioni wireless portatili e alimentate a batteria, comprese le apparecchiature radio digitali a banda stretta a due vie conformi agli standard di coesistenza ETSI PMR applicabili ai sensi della Direttiva sulle apparecchiature radio.
Disponibile in un contenitore LGA-48 da 7 x 7 mm, il CMX940 è altamente integrato per ridurre il numero di componenti e l'area del PCB, richiedendo solo un filtro loop esterno e un riferimento di clock per fornire una soluzione di sintetizzatore RF compatto
Il basso consumo energetico lo rende la scelta perfetta per applicazioni wireless portatili e alimentate a batteria, comprese le apparecchiature radio digitali a banda stretta a due vie conformi agli standard di coesistenza ETSI PMR applicabili ai sensi della Direttiva sulle apparecchiature radio.
Specifiche tecniche:
- Architettura innovativa a doppio loop (REF PLL e SPLL) per ridurre al minimo il rumore di fase ravvicinato e mitigare le spurie
- VCO completamente integrato
- Frequenza di uscita RF 49-2040 MHz
- Basso consumo di corrente 45 - 55 mA
- Tensione di alimentazione 3,0 - 3,6 V.
- Basso rumore di fondo PLL normalizzato a 1 Hz di -225 dBc / Hz
- Rumore di fase tipico -123 dBc / Hz, offset di 25 kHz a 435 MHz
- Doppie uscite RF programmabili
- VCO a basso rumore -142 dBc / Hz, offset di 1 MHz a 435 MHz
- Selezione e calibrazione automatica del VCO
- Modalità PLL a N frazionario a 16 e 24 bit
- Rilevamento serratura digitale
- Alta frequenza di confronto fino a 120 MHz
- Conforme agli standard radio a banda stretta, ad es. EN 300113, EN 300 086
- DPMR, DMR, FM e NXDN
- TETRA e P25 che richiedono VCO esterno
